Atiky sú súčasťou modernej architektúry s plochými strechami, ktoré spĺňajú požiadavky súčasnej výstavby nielen esteticky, ale aj prakticky. Ploché strechy sú čoraz častejšie využívané ako funkčné plochy najmä v mestských oblastiach. Zelené strechy, mestské záhradníctvo a strešné terasy poskytujú nehnuteľnostiam v mestských aglomeráciách významnú pridanú hodnotu.

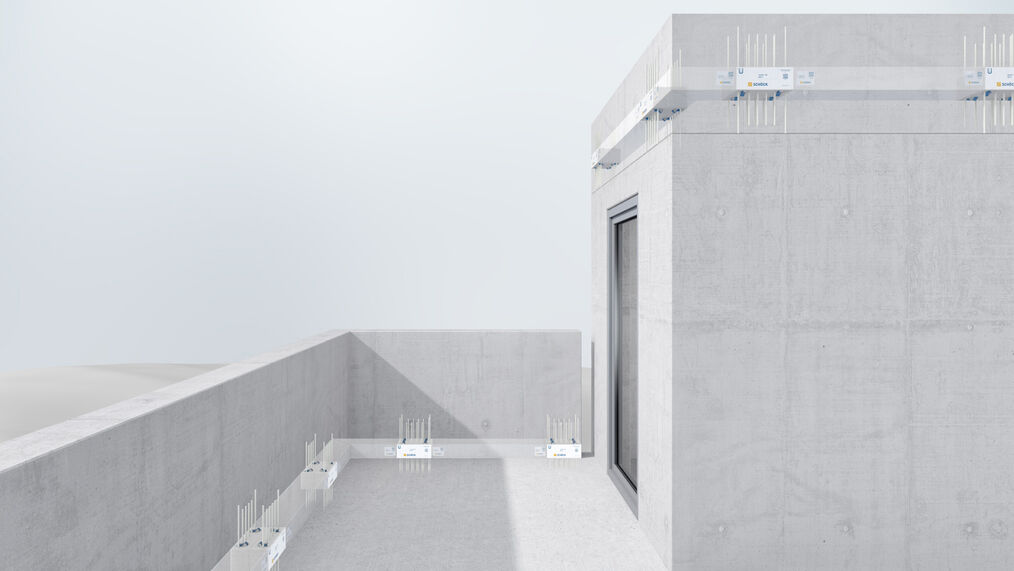

Schöck Isokorb® typ CXT typ AP pre atiky a parapety je udržateľnou alternatívou k obaľovaniu týchto konštrukcií tepelnou izoláciou. Prenáša ohybové momenty a posúvajúce sily vyplývajúce zo síl pôsobiacich rovnakým smerom. Navyše prenáša tlakové sily.
Pri balkónoch je samozrejmosťou termické oddelenie nosným prvkom, ako napr. Schöck Isokorb®. Atiky a parapety sa však často ešte stále obaľujú po celom obvode tepelnou izoláciou, čo vedie k vysokým energetickým stratám, pretože táto konštrukcia patrí aj naďalej k vykurovanému priestoru. Na rozdiel od obalenia tepelnou izoláciou ponúka Isokorb® CXT typ AP účinnejšie riešenie bez tepelných strát. V kombinácii s izolačným medzikusom Part Z zaručuje Isokorb CXT typ AP spoľahlivú požiarnu bezpečnosť pozdĺž celej napojovacej línie.
Schöck Isokorb® CXT typ AP má stavebno-technické schválenie DIBt.

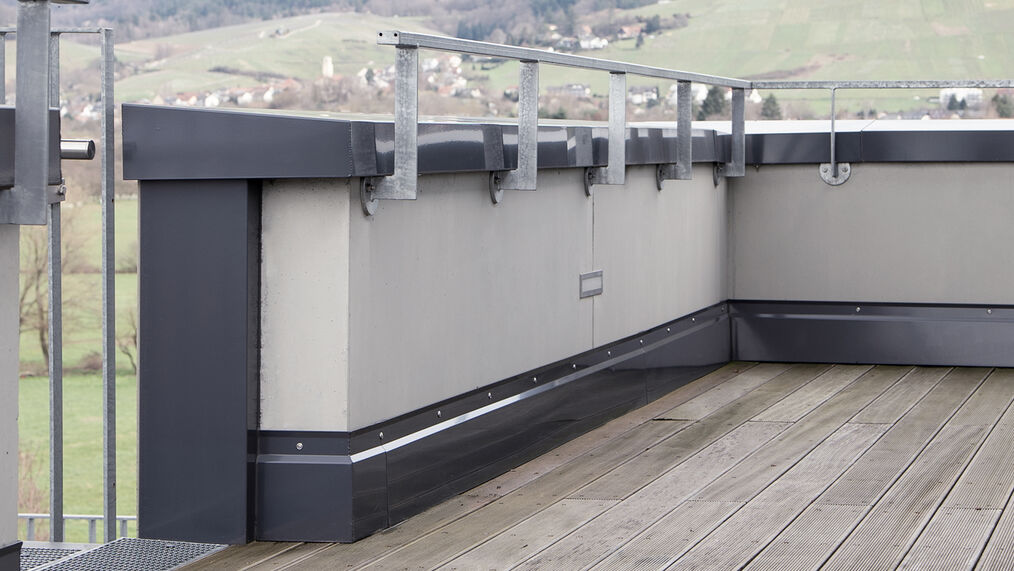

S prvkom Isokorb® CXT typ AP nie je nutné tepelne izolovať vnútornú stranu atiky alebo parapetu, takže je možné realizovať štíhle prvky, a to aj z pohľadového betónu.
V porovnaní s obaľovaním tepelnou izoláciou ponúka Isokorb® CXT typ AP účinnejšie riešenie bez tepelných strát.
Odstránenie potreby tepelnej izolácie na vnútornej strane konštrukcií vedie k zväčšeniu úžitkového priestoru.

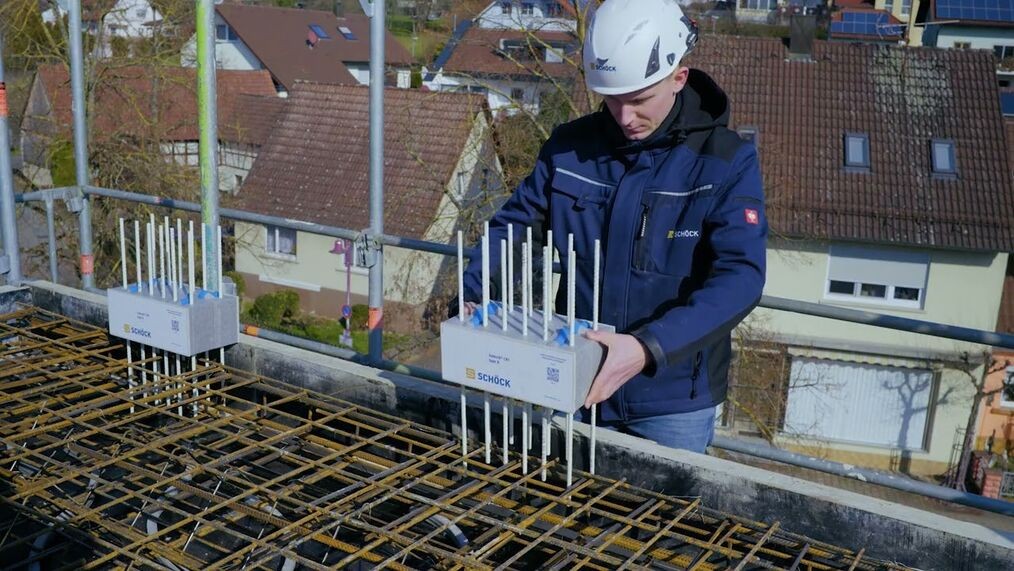

Na zabudovanie prvku Isokorb® CXT typ AP nie sú nutné žiadne pomocné konštrukcie, možno ho umiestniť priamo na debnenie stropu alebo filigránovú dosku; dĺžkovo nastaviteľné prúty Combar® zaisťujú presné výškové vyrovnanie.
Schöck Isokorb® CXT typ AP je možné zabudovať pred alebo po položení výstuže stropnej dosky, ako aj v čerstvom betóne, bez potreby prídavnej stavebnej výstuže.
Keďže nie je potrebná tepelná izolácia na vnútornej strane konštrukcií, nemusia sa pri inštalácii zábradlia, plechov alebo krycích líšt vykonávať prieniky tepelnou izoláciou.
Schöck Isokorb®CXT typ AP v kombinácii s tepelnoizolačným medzikusom Schöck Isokorb®CXT typ AP Part Z spoľahlivo zaručujú požiarnu odolnosť REI 30 pozdĺž celej napojovacej línie.
Pri napojeniach predsadených konštrukcií, ako sú atiky a parapety, existujú dve riešenia tepelnej izolácie: obalenie, t. j. zhotovenie tepelnej izolácie na všetkých stranách konštrukcie a použitie nosného prvku na prerušenie tepelného mosta.

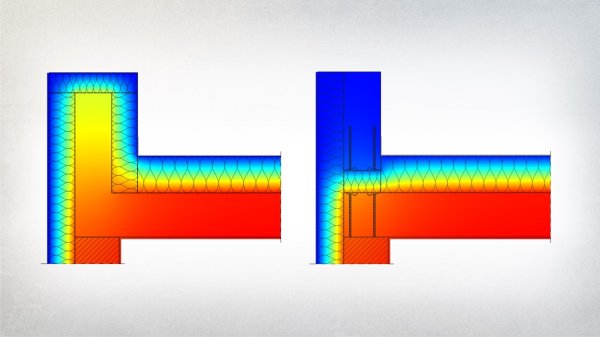

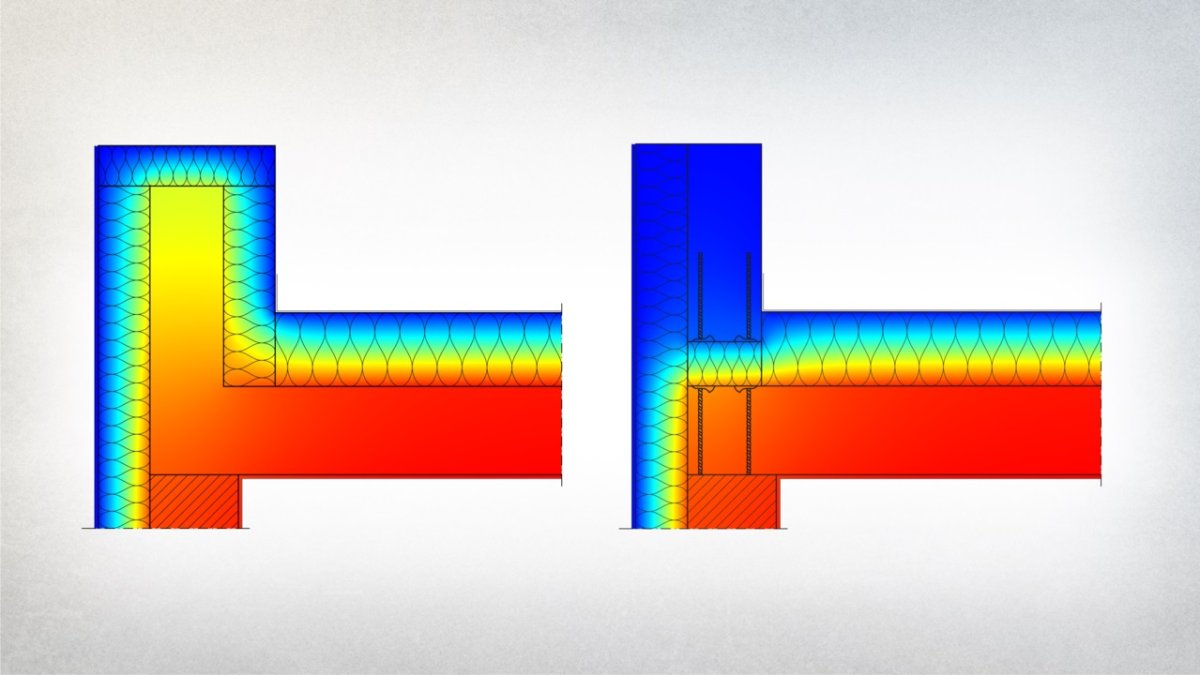

Napojenie atiky alebo parapetu je typickým tepelným mostom podmieneným konštrukciou. Termografická snímka vľavo ukazuje napojenie s obalením celého povrchu tepelnou izoláciou a jeho tepelnej straty. Termografická snímka vpravo ukazuje tepelný tok cez napojenie atiky s termickým prerušením.
Priebeh teploty v konštrukcii je znázornený rôznymi farbami. Tepelný tok teda vždy smeruje z teplej (červenej) do studenej (modrej) oblasti. Snímka vľavo ukazuje, že atika má vysoké tepelné straty, čo vedie k nízkej vnútornej povrchovej teplote. Veľká časť energie sa pritom stráca, pretože atika je stále ohrievaná vykurovaním. Naproti tomu pri napojení atiky s termickým prerušením cez prvok Schöck Isokorb® neuniká takmer žiadne teplo. Tento rozdiel v tepelných tokoch je jasne viditeľný. Vďaka prvku Schöck Isokorb® dochádza k jasnému prerušeniu medzi atikou (modrá farba) a vykurovaným priestorom budovy (červená farba). To má za následok aj viditeľne vyššie vnútorné povrchové teploty.
Text a foto: Schöck-Wittek s.r.o.
